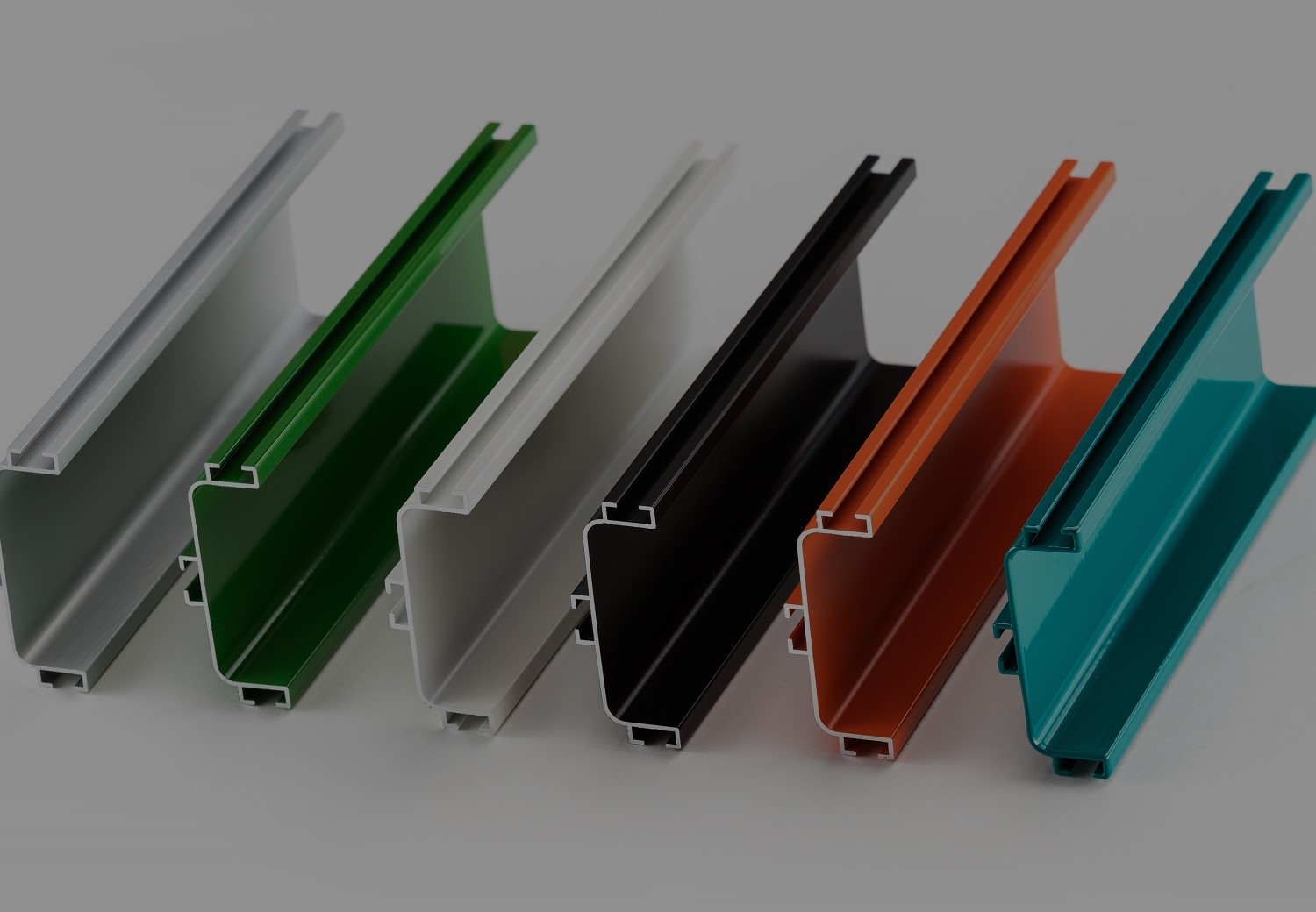

アルマイト処理面の色管理
- 自動車・輸送機器
- 素材
概要
アルマイトは、アルミニウムの表面に酸化皮膜を形成し、耐食性や耐摩耗性、絶縁性などを向上させる表面処理です。染色や電解着色を組み合わせることで意匠性も高められるため、自動車部品、建材、家電、電子機器、精密機器、化粧品容器など、幅広い製品に使用されています。 アルマイト処理後の色は、染料や着色条件だけでなく、アルミニウム合金の種類、素材ロット、前処理、表面粗さ、皮膜厚、電解条件、封孔処理など、さまざまな要因によって変化します。また、ヘアラインやブラストなどの表面仕上げによって光の反射状態が変わるため、平均的な色が近くても、実際には異なる印象に見えることがあります。 安定したアルマイト品質を実現するためには、基準品との平均色差だけでなく、処理面内の色ムラや濃淡、位置ごとの色変化を把握し、素材や処理条件との関係を継続的に評価することが重要です。 パパラボの2次元色彩計は、アルマイト処理面を画像として撮影し、面全体の色情報を数値化します。色差や色ムラの発生位置を可視化することで、処理条件の研究開発から量産時の品質管理まで幅広く活用できます。

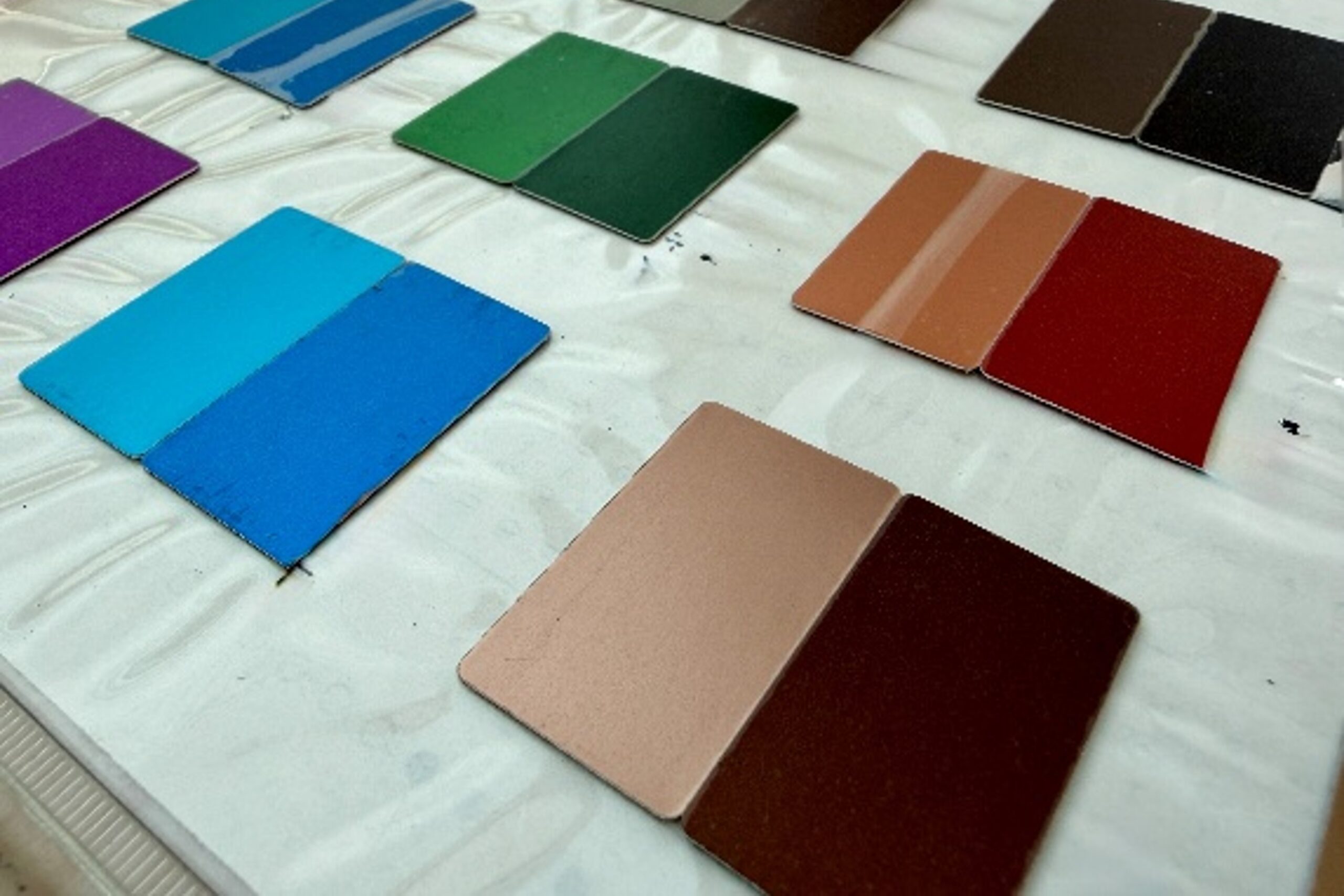

色の異なる複数のアルマイト処理プレート

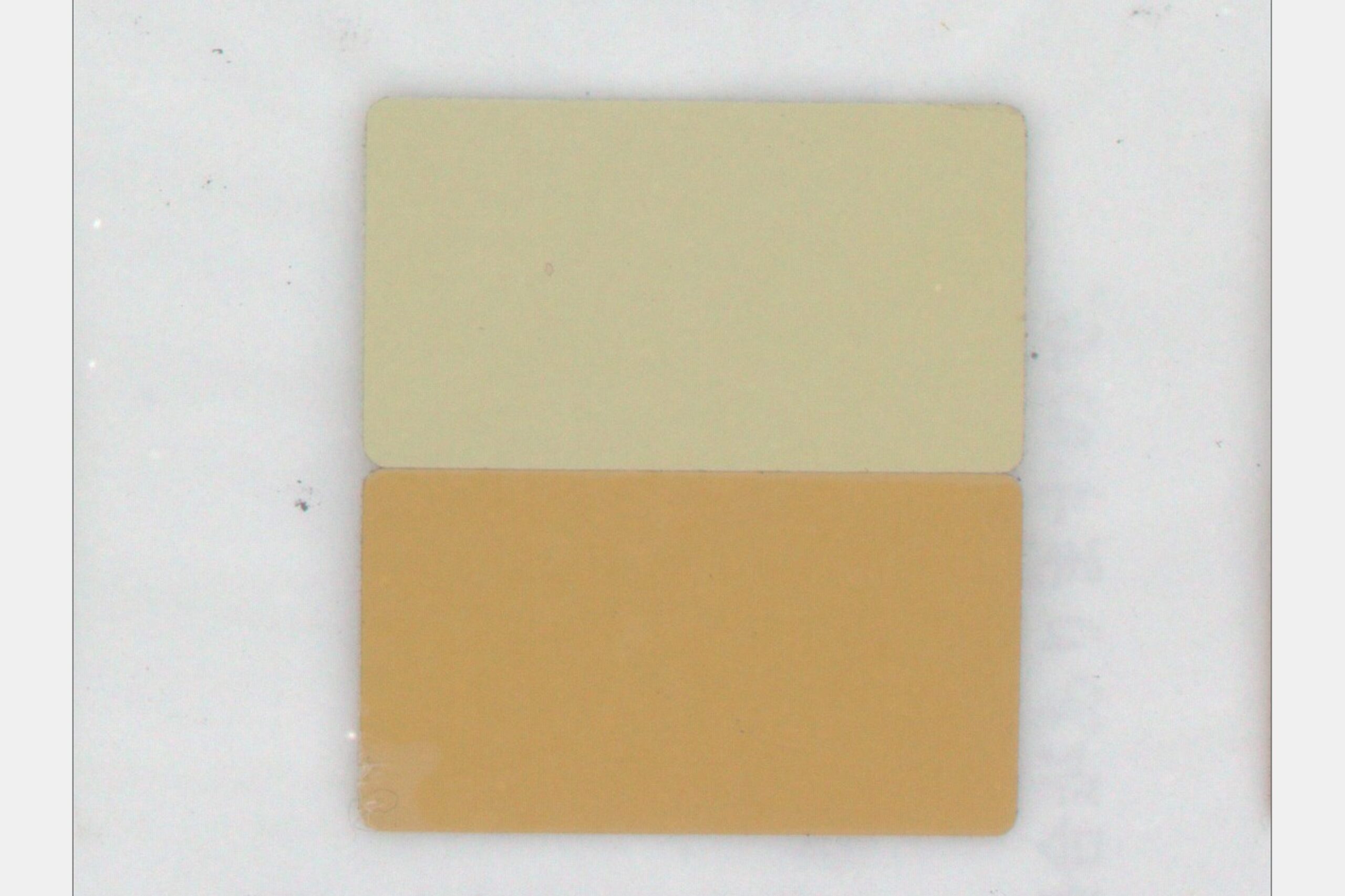

アルマイトサンプル

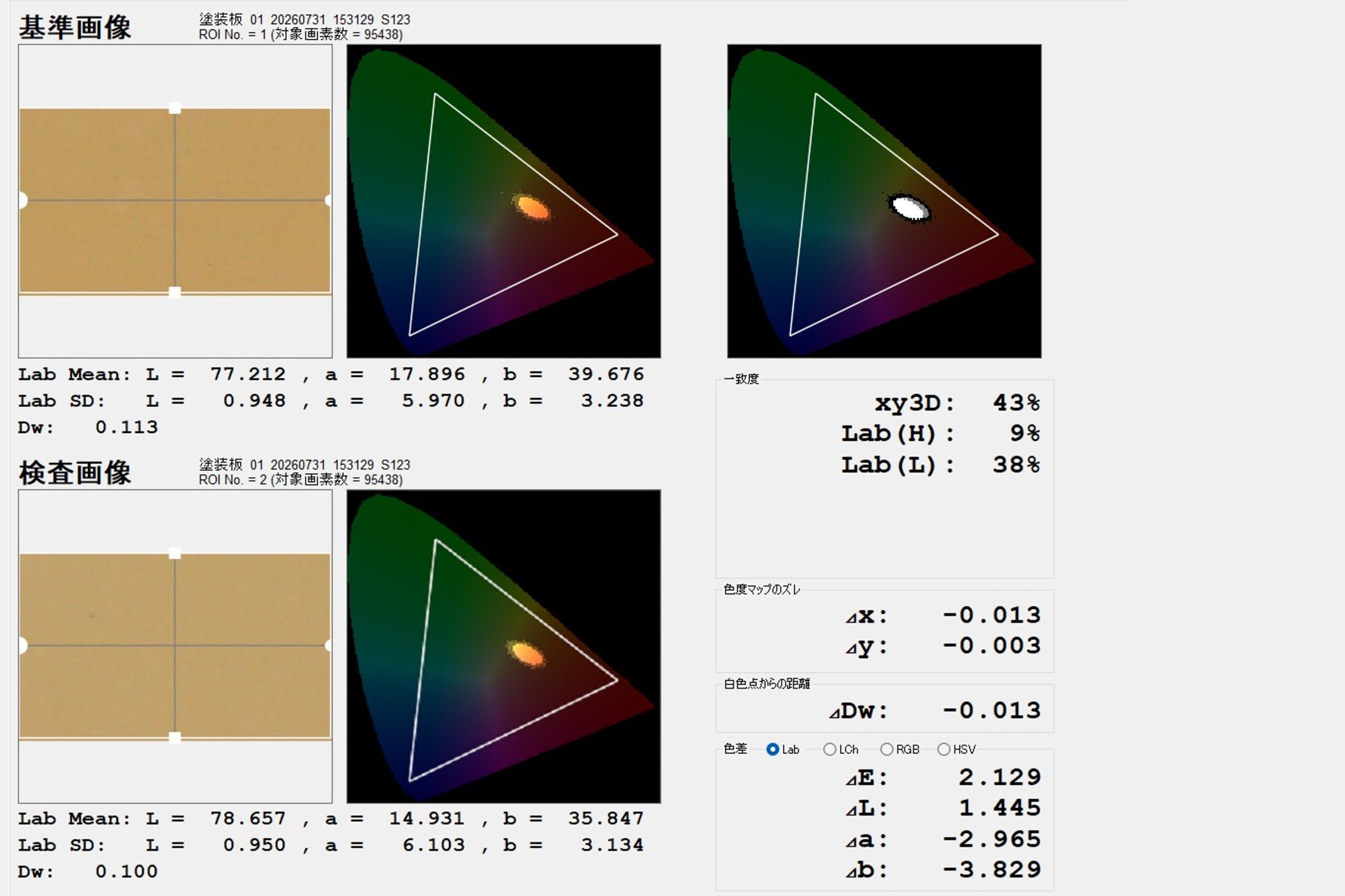

アルマイト処理面の色差分布を示す解析画面
お客様の課題
課題
アルマイト処理面のどこに、どの程度の色ムラがあるのか把握できない
アルマイト製品の色管理では、分光測色計や色差計を用いて、基準品と検査品の色差を測定する方法が一般的です。 しかし、従来の測色計は限られた範囲を測定するため、測定する位置によって結果が変わることがあります。処理面に色ムラや緩やかな濃淡が発生していても、測定箇所が少ない場合には、製品全体の状態を十分に把握できない可能性があります。 また、人による目視検査では、処理面全体を直感的に確認できる一方、検査員の経験や観察する光源、見る角度によって判定が変わりやすく、色ムラの程度を数値として記録することが困難です。 特に、アルマイト処理条件の研究開発や不良原因の分析では、単純な平均色だけでなく、「どの位置に」「どのような色の変化が」「どの程度発生したか」を把握する必要があります。
色彩計導入後の効果
アルマイト処理面全体の色分布を可視化し、色ムラの原因分析と品質管理を効率化
パパラボの2次元色彩計では、アルマイト処理面をカメラで撮影し、1ピクセルごとの色情報を取得します。 測定範囲全体の平均L*、a*、b*値や色差を算出できるだけでなく、面内の色のばらつきや局所的な色変化を画像上で確認できます。 基準品と検査品を比較することで、処理面のどの位置に色差が発生しているかを直感的に把握できます。これにより、皮膜厚の偏り、電流密度、染色時間、染料濃度、浴温、治具への取り付け位置、封孔条件など、色ムラにつながる要因の分析が行いやすくなります。 測定結果は画像と数値の両方で保存できるため、処理条件と外観品質の関係をデータとして蓄積できます。試作条件の比較、量産立ち上げ時の条件設定、素材ロットや製造ロット間の比較、不具合発生時の原因調査など、アルマイト品質の継続的な改善に活用できます。
測定方法
① 撮影
基準となるアルマイト処理品を装置内に設置して撮影します。
撮影した画像から測定領域を設定し、基準データとして登録します。
② 検査
同じ条件で検査品を撮影します。
基準品と検査品の位置や測定領域を合わせることで、アルマイト処理面全体の色を比較できます。
③ 結果
測定画面に、平均L*、a*、b*値や色差、色の分布、基準品との差異などが表示されます。
測定画像や数値データは保存・出力でき、アルマイト処理条件や素材ロット、製造ロットごとの比較に活用できます。
使用製品
解析イメージ

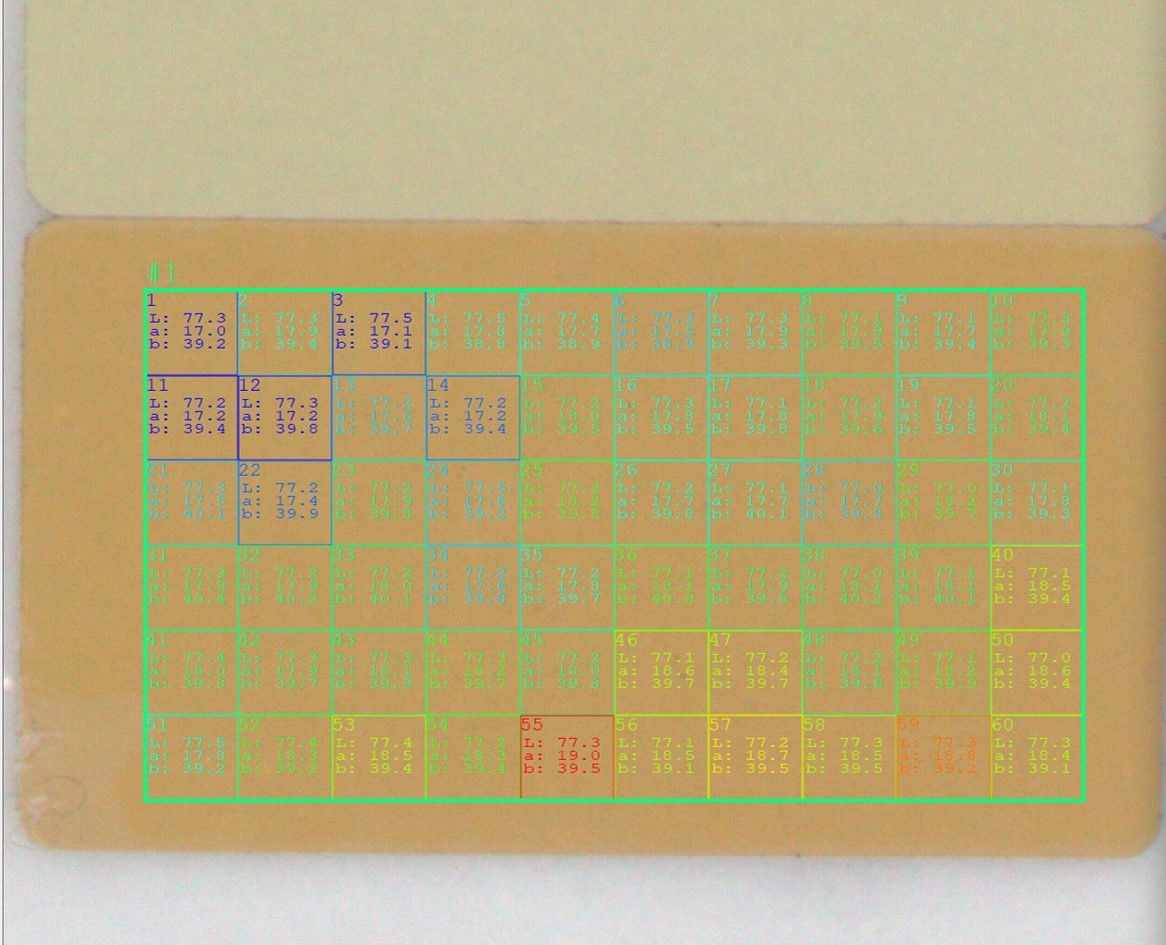

基準品と検査品を比較し、色差の大きさを画像上に表示することで、アルマイト処理面のどの位置に色の違いが発生しているかを確認できます。
面全体の平均色差だけでは判断しにくい局所的な色変化も、画像上で可視化できます。処理品の端部、中央部、治具との接触部周辺など、位置によって異なる色の傾向を把握しやすくなります。
色差の大きい領域を確認することで、皮膜厚の偏り、電流密度、染色状態、ワークの配置、封孔処理など、色ムラの原因を検討するための手掛かりが得られます。

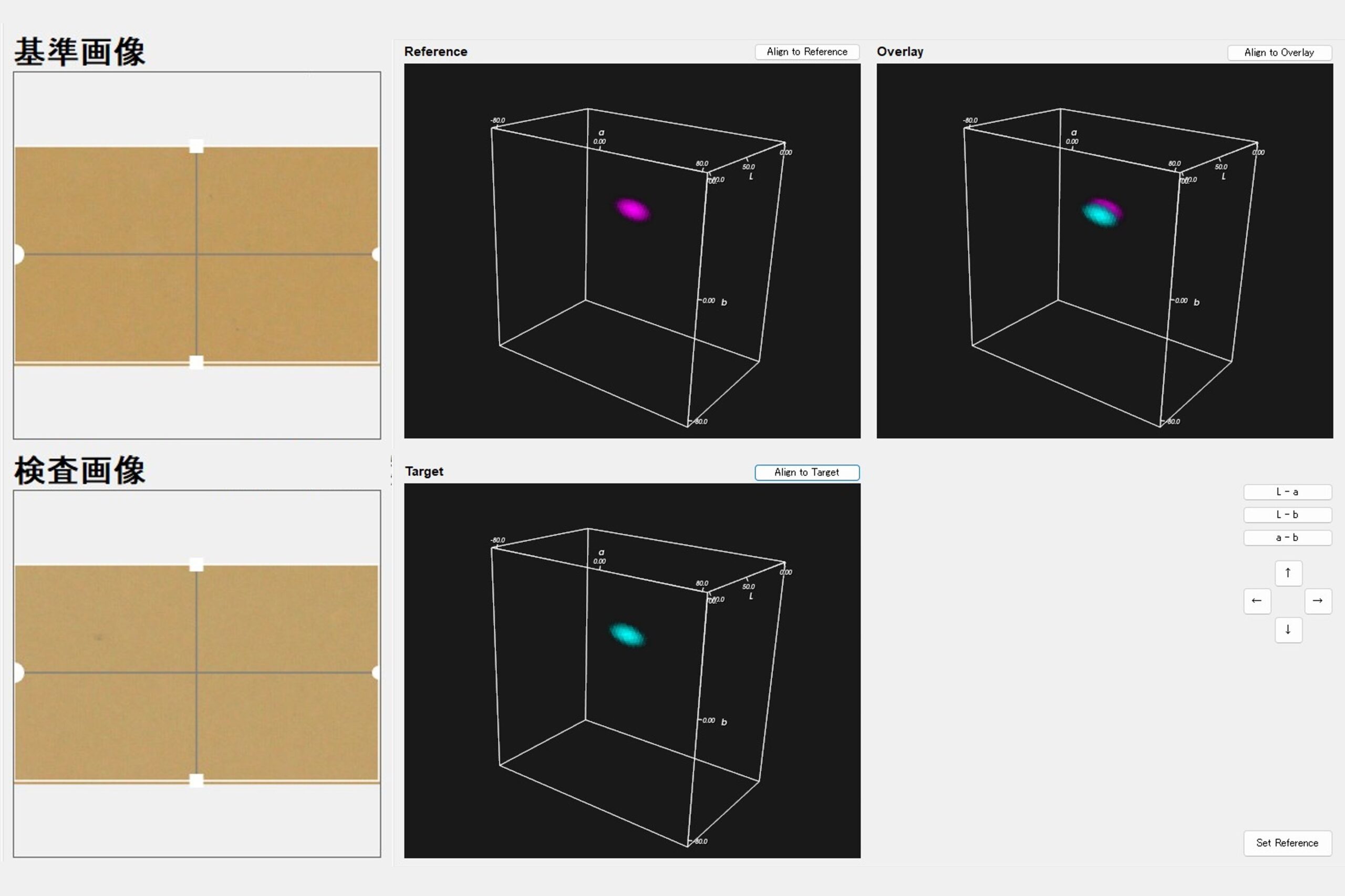

アルマイト処理面から取得した1ピクセルごとの色情報をLab色空間上にプロットすることで、色の分布状態を確認できます。
均一な処理面では、色情報が比較的狭い範囲に集まります。一方、色ムラや濃淡、表面状態のばらつきがある処理面では、色情報が広い範囲に分布します。
基準品と検査品の色分布を比較することで、平均色が近い場合でも、面内の均一性や見た目の違いを捉えることができます。
単一の色差だけでは評価しにくいアルマイト処理面の状態を、色の広がりや偏りとして定量的に比較できます。

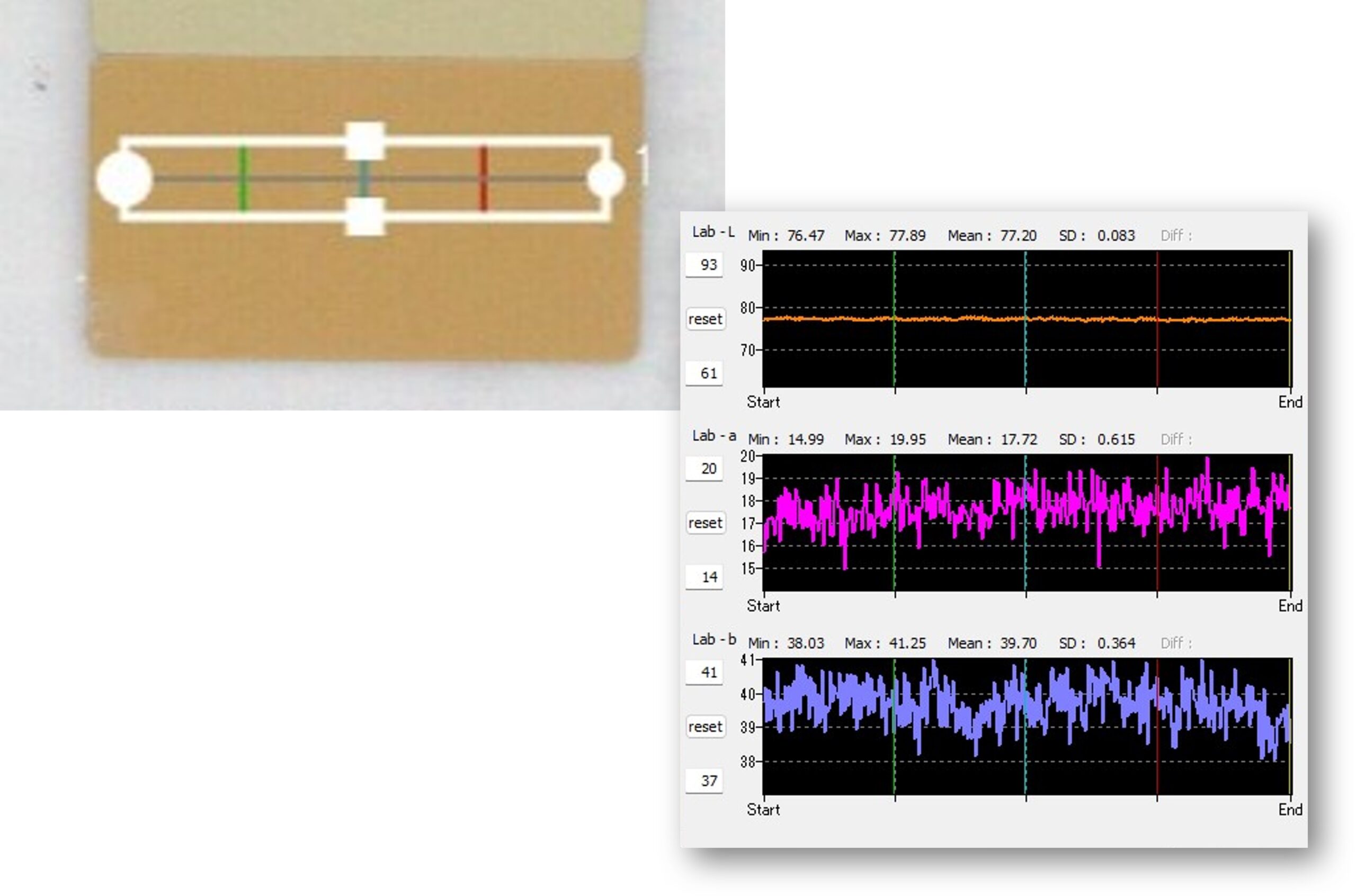

アルマイト処理面に細長い測定領域を設定し、ライン上のL*、a*、b*値や色差の変化をグラフ化できます。
例えば、処理面の左端から右端、上部から下部に向かって測定することで、ワーク内の色の変化や、部分的な濃淡を確認できます。
処理面の特定方向に色の変化が発生している場合には、電極との位置関係、治具への取り付け方向、槽内の液流、温度分布、電流密度などとの関係を分析することが可能です。
目視では判断しにくい緩やかな色の変化も、グラフとして明確に捉えられます。

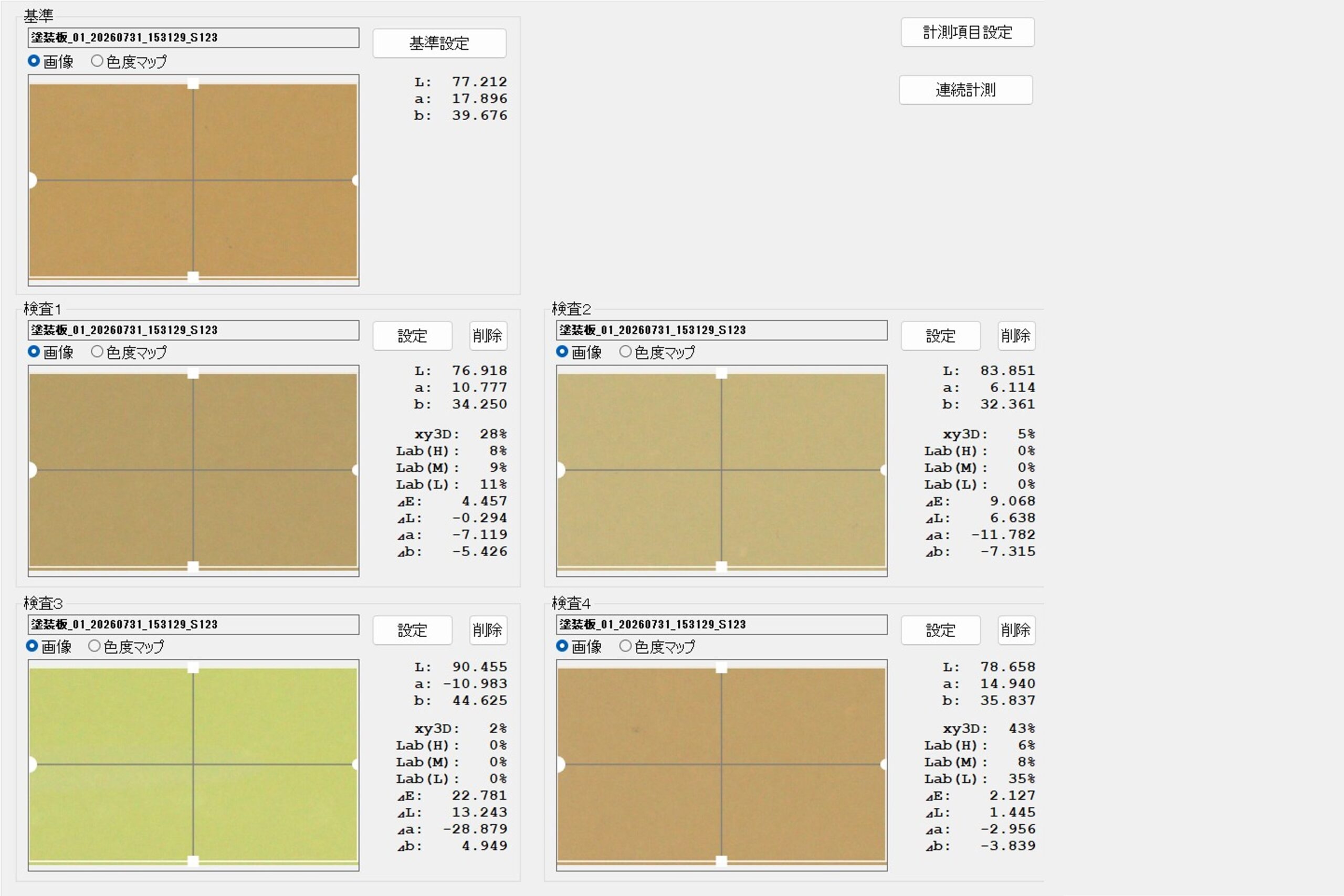

アルミニウム合金、前処理、皮膜厚、電流密度、処理時間、染料濃度、染色時間、浴温、封孔条件などを変えて作製したサンプルを、同じ測定条件で比較できます。
測定した画像に加え、平均L*、a*、b*値、色差、色分布、面内ばらつきなどを記録することで、アルマイト処理条件と仕上がりの関係を客観的に評価できます。
測定データはCSV形式で出力できるため、皮膜厚、電流値、温度、時間などの工程データと組み合わせた分析にも活用できます。
継続的にデータを蓄積することで、目標とする色や外観を安定して再現するための条件設定や、品質基準の構築につなげることができます。
