高解像度色彩センサ
高解像度色彩センサ - RC-4000
”見た目品質”を数値で測る
#新製品
#高精度
#大面積測定

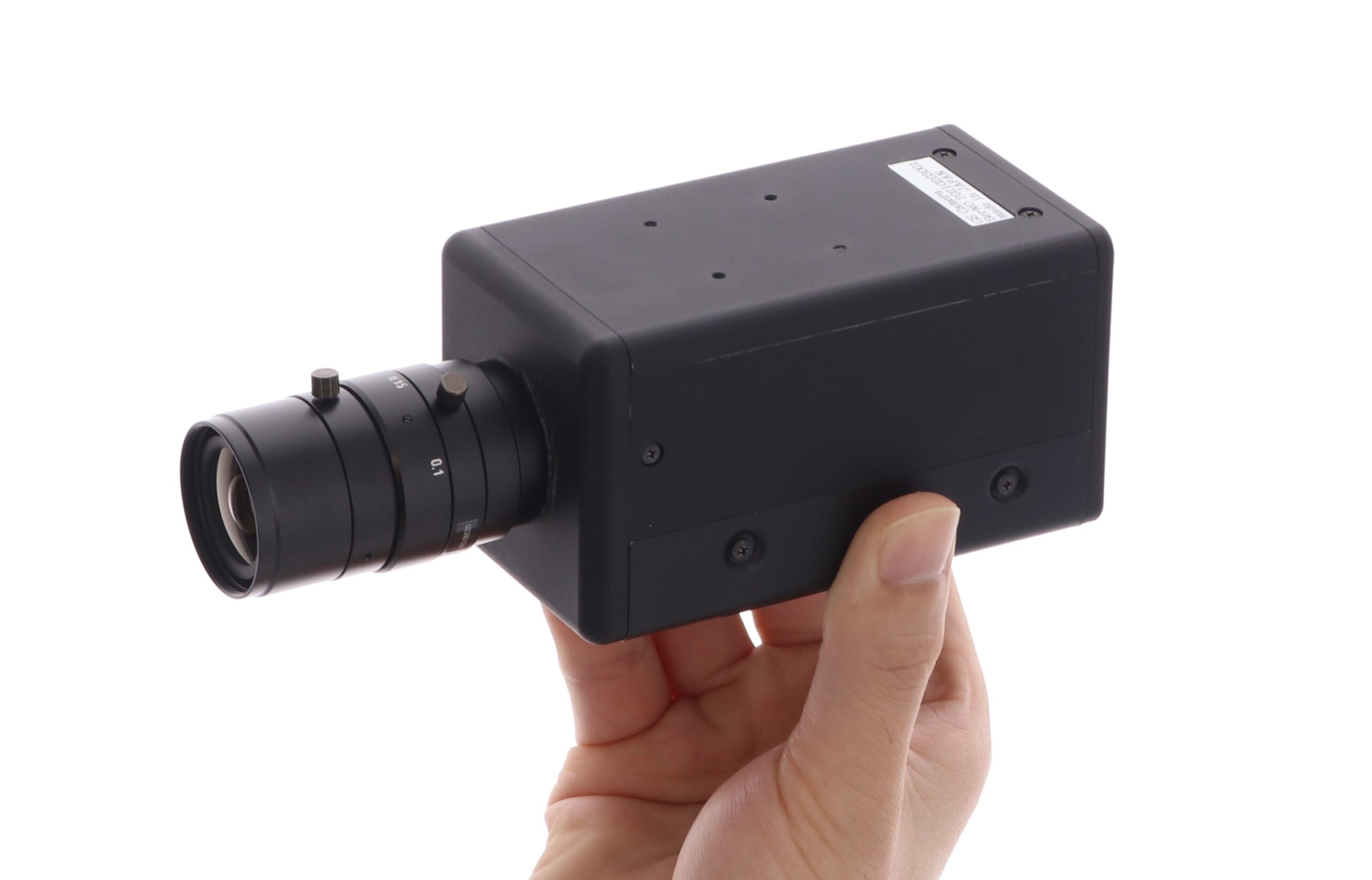

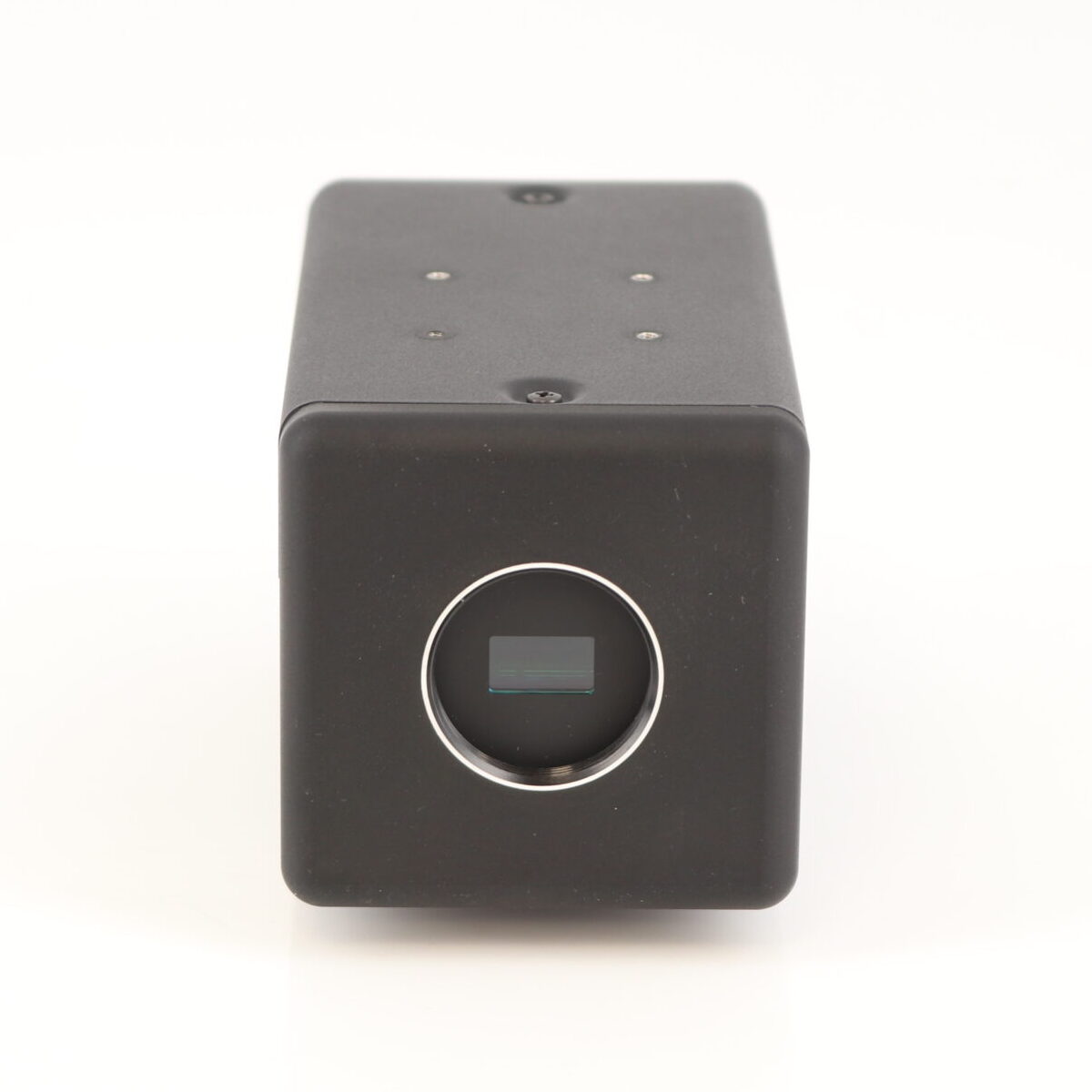

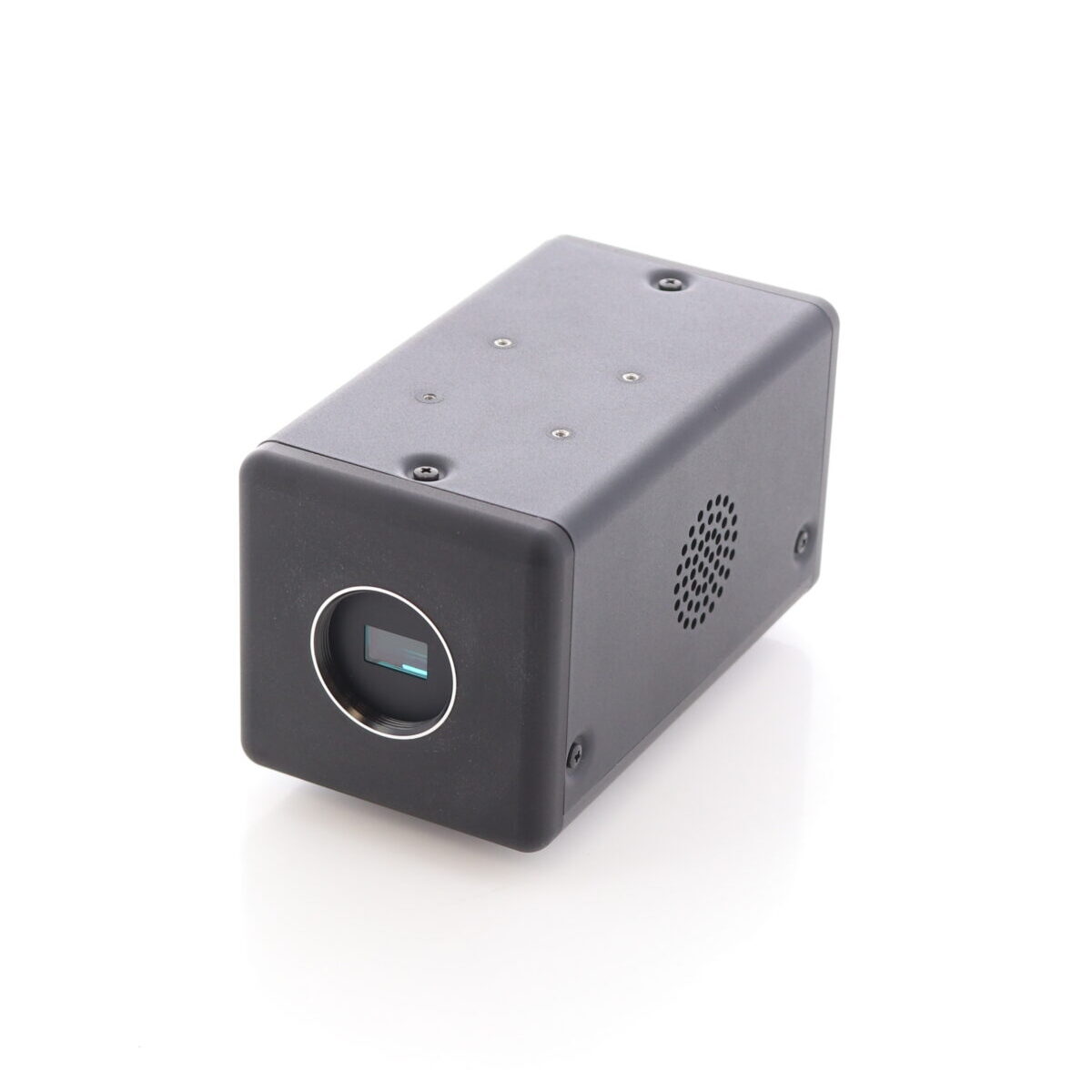

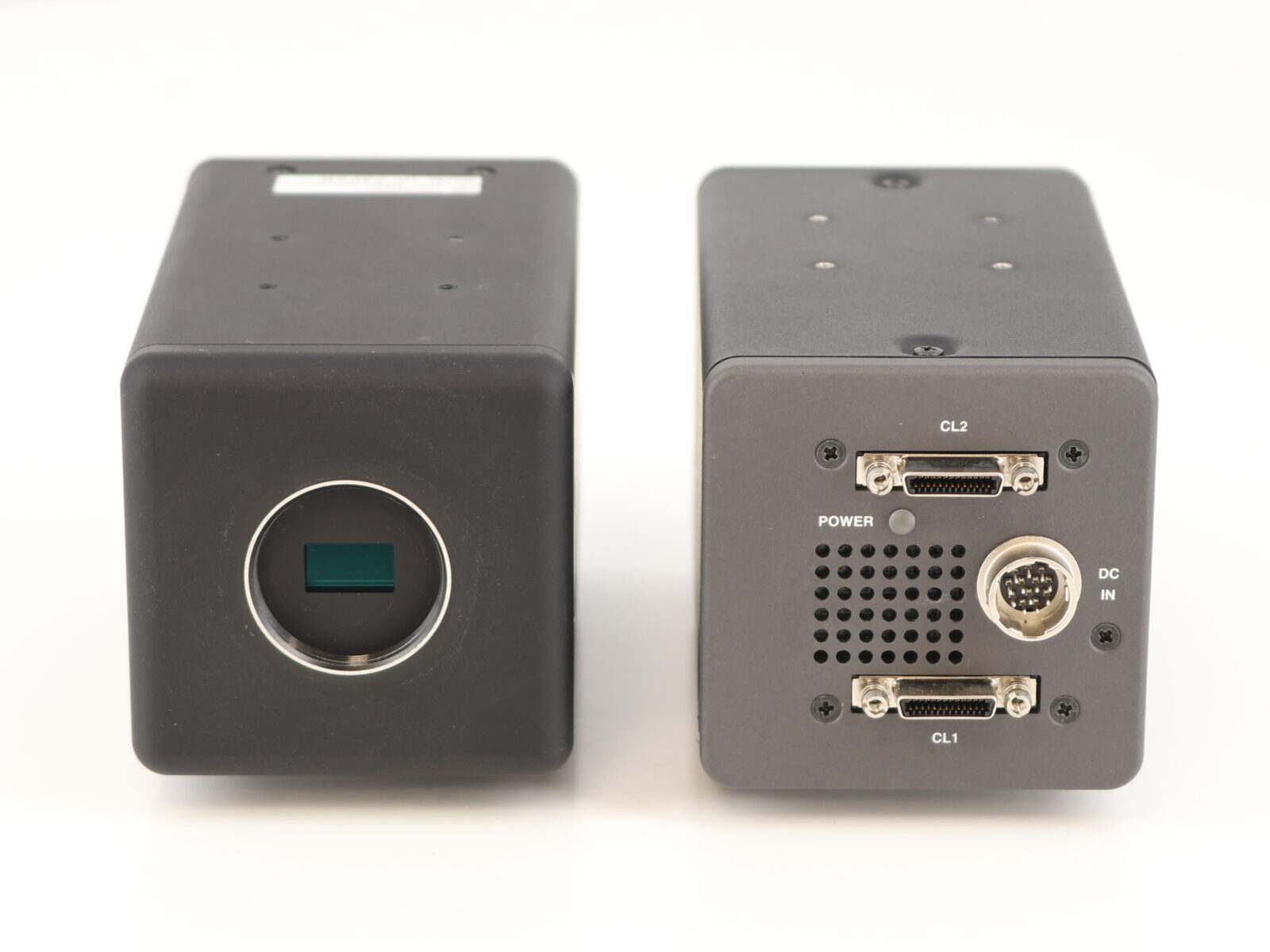

本製品は、人の視覚特性に近い感度を持つ専用フィルターを搭載した、カメラ方式の色彩センサです。高解像度の画像を一度の撮影で取得し、1ピクセル単位で色情報を記録するため、微細な色差や模様・質感の違いも高精度に定量化できます。
撮影された画像データは専用ソフトウェアで解析可能。面での色評価が行えるため、色ムラや境界のにじみといった視覚的な違和感も客観的に数値化できます。

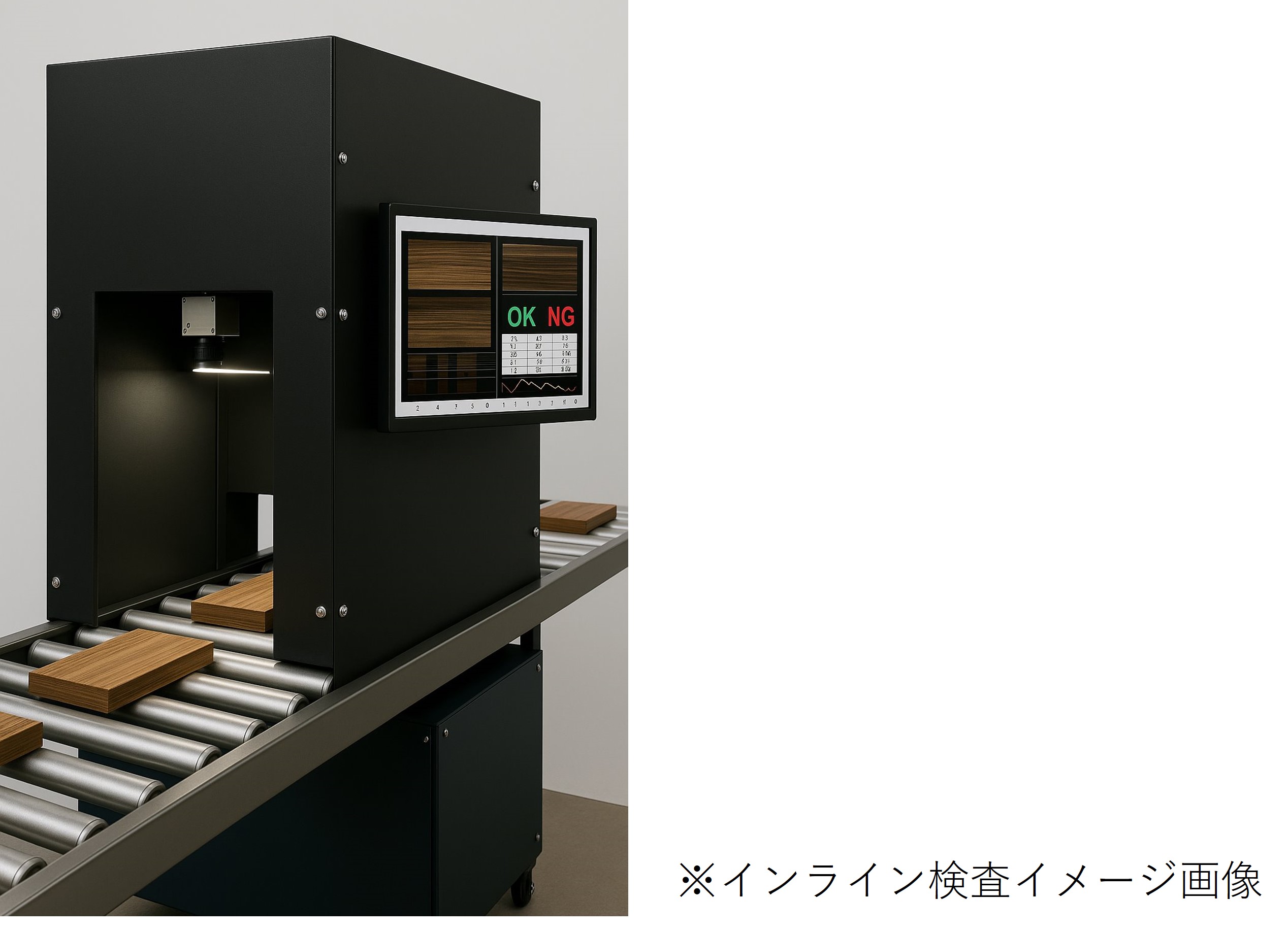

また、取得データはすべてデジタルで保存でき、基準サンプルとの比較、履歴管理、トレーサビリティの確保に対応。品質管理業務の標準化やDX化を支援します。検査装置への組み込みや、研究・開発用途への活用も可能です。
関連資料
高解像度色彩センサ RC-4000仕様書特徴
1. 広範囲かつ高精細な画像で、色と質感を同時に解析

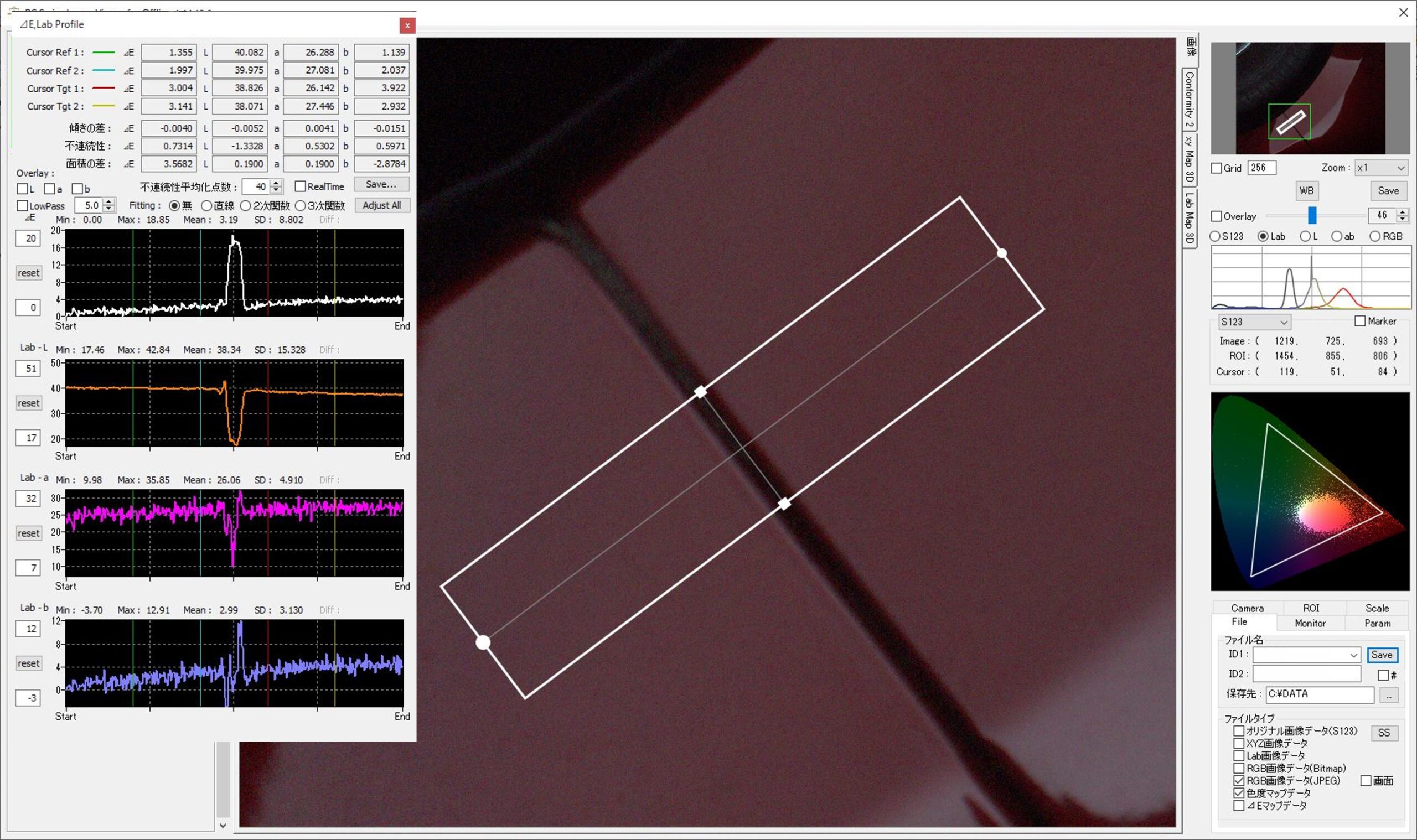

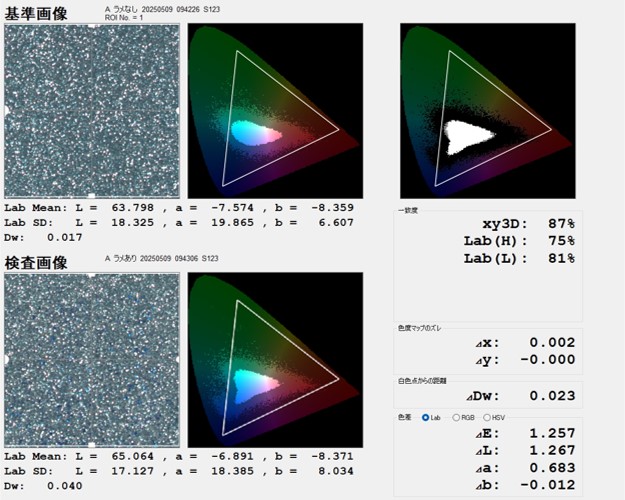

1200万画素の高解像度イメージセンサを搭載しており、広い撮影範囲でも微細な色情報を鮮明に取得できます。取得した色データをLab色空間上にプロットし、色の分布や濃淡パターンをもとに、表面の凹凸・シボ感・光沢の有無といった質感の違いを可視化・定量化。外観品質のばらつきを視覚的かつ数値的に捉えられるため、検査の信頼性が向上します。また、複雑な模様や素材でも安定した解析が可能です。
2. 非接触・非破壊でスピーディーに測定、ソフト連携ですぐに解析

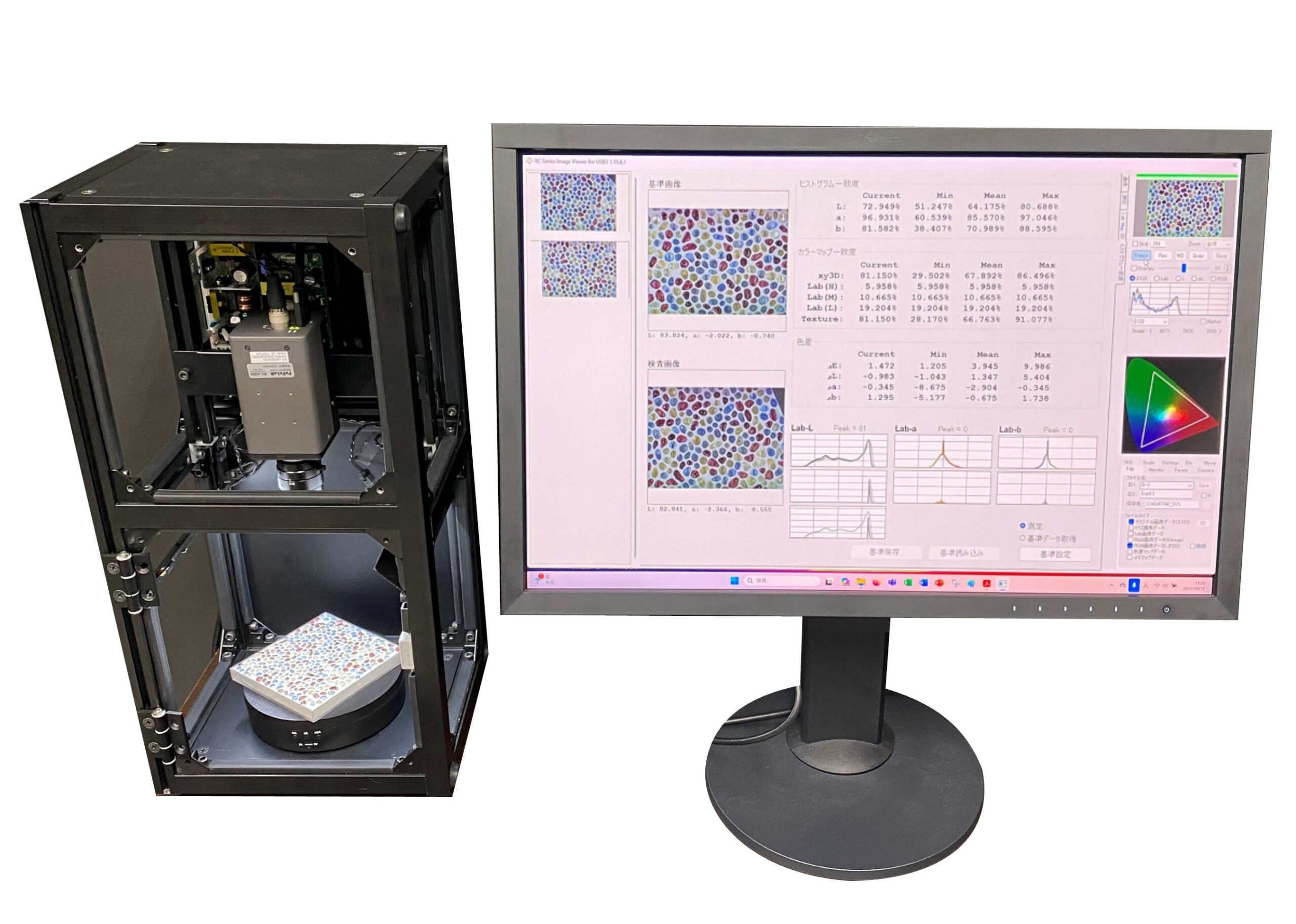

対象物に触れることなく、撮影だけで色と質感の測定が可能です。製品表面を傷つけず、柔らかい素材や仕上げ品にも対応。撮影画像は専用ソフトウェアと連携し、色差の判定、一致度の評価、経時変化の比較などを自動で実行。経験や勘に頼らず、誰でも安定した検査が可能で、現場への導入もスムーズです。検査結果は数値や画像で記録でき、トレーサビリティにも貢献します。
3. 人が見たままの色を忠実に測定

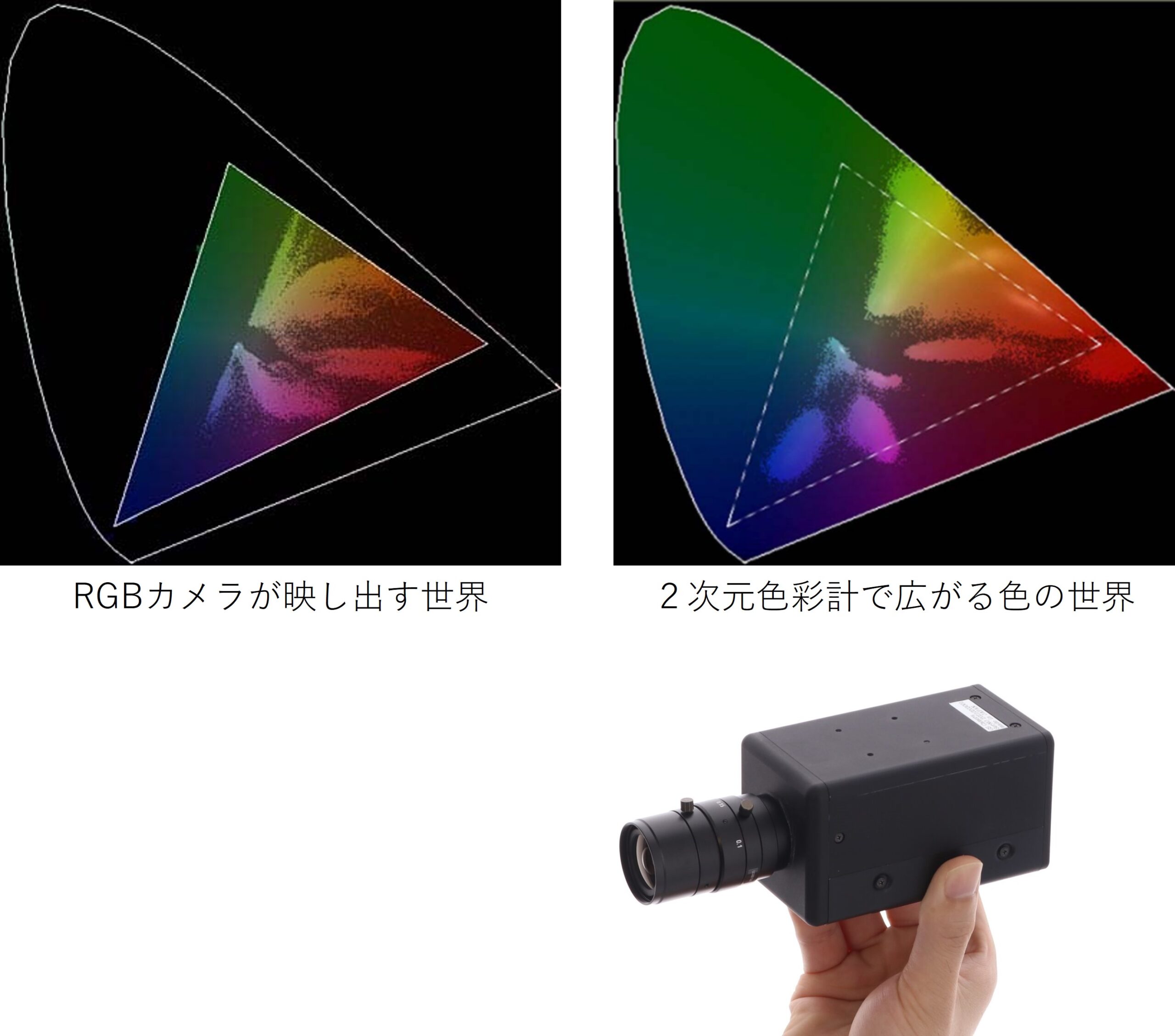

従来の分光測色計はCIEの等色関数を基に測定を行いますが、カメラに同等の感度特性を持たせることは困難でした。当社では静岡大学との共同開発により、CIE等色関数を再現する特殊フィルターを実現。これにより、人の視覚に近い色感度での測定が可能になり、目視検査に代わる客観的かつ安定した評価を提供します。作業者間の判定差を減らし、品質管理の標準化を支援します。
